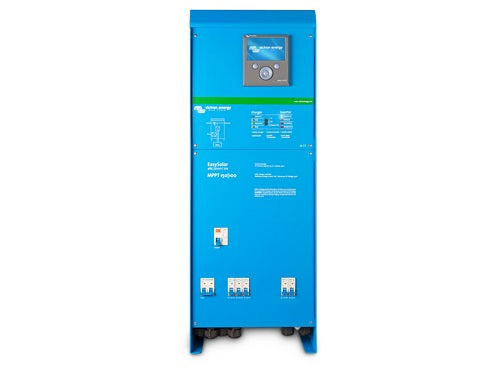

Victron EasySolar 24/3000/70 MPPT 150/70 mit Color Control

Der Victron Energy EasySolar Color Control ( PMP243027010) 24/3000/70-50 MPPT 150/70 ist eine High-End Stand-Alone Solarlösung

welche gleich vier wichtige Komponenten eines guten Solar-Systems in sich vereint:

Dazu zählt der Laderegler MPPT Blue-Solar 150/70, der Spannungswandlerer/Batterieladegerät Kombi Multiplus 24/3000/70 und

eine AC-Stromverteilung mit Fehlerstromschutzschalter sowie zwei 16A Sicherungen + 10A Sicherungen für insgesamt 4 separate Stromkreise.

Die Installation des Victron EasySolar ist einfach und nur wenig Verkabelung nötig.



 Komponenten des EasySolar 24/3000/70-50

1. Der  Mppt Laderegler BlueSolar 150/70 70A 12V 24V

Insbesondere bei bedecktem Himmel, wenn die Lichtintensität sich ständig verändert, verbessert ein extrem schneller MPPT- Regler den Energieertrag

im Vergleich zu PWM-Lade-Reglern um bis zu 30 % und im Vergleich zu langsameren MPPT-Reglern um bis zu 10 %.

Darüber hinaus verfügt der 150/70 über einige weitere innovative Technologien wie den VE.Direct Kommunikationsport.

2. Der Multiplus 24/3000/70-50 Sinus-Wechselrichter + Batteriegerät

Der Multiplus C 24/3000/70 von Victron ist eine Gerätekombination aus 24V auf 230V Sinus Spannungswandler und Batterie-Ladegerät.

Das fest integrierte Batterieladegerät leistet beachtliche 70A womit auch große Batterien schnell voll geladen werden können wenn Land-/Netzstrom zur Verfügung steht.

Zusätzlich verfügt es über einen zweiten Batterieausgang mit 4A Ladestrom für die Erghaltung der Starterbatterie (mobiler Bereich)

Der im Multiplus verbaute 24V  auf 230V Sinus Wechselrichter bringt eine beachtliche Dauerleistung von 3000W und bewältigt Spitzenströme von bis zu 6000W.

1.3 Der integrierte 50A Netz-Transferschalter

Der im Multiplus verbaute 50A Transferschalter sorgt für maximale Flexibilität.

Der EasySolar  24/3000/70-50 ist für zahlreiche Anwendungen im Netz- und Offgrid Bereich einsetzbar aber auch für Wohnmobilbesitzer

die Ihre Stromversorgung mit einem hochwertigen System umsetzen wollen.

So ist er für USV Lösungen (unterbrechungsfrei Stromversorgung) genauso geeignet wie für  netzgekoppelte Eigenverbrauchsanlagen einsetzbar die nur dann Strom

vom Netzbetreiber ziehen wenn die Batteriekapazität nicht mehr ausreicht.

1.4 Die integrierte Wechselstromverteilung

Die Wechselstromverteilung besteht aus einem Fehlerstromschutzschalter (30 mA/16 A) und vier AC- Ausgängen, die durch zwei 10A

und zwei 16A Sicherungen abgesichert werden.

Ein 16A-Ausgang wird durch den AC-Eingang gesteuert: Er schaltet sich nur dann ein, wenn Wechselstrom zur Verfügung steht.

2. Der VE.Bus Kommunikationsport

Das Monitor Color Control GX mit Farbdisplay ist bereits integriert.
Daneben stehen für den VE.Bus zahlreiche kostenlose Software-Programme zur Einrichtung und Steuerung von VE.Bus Geräten zur Verfügung.

3. technische Merkmale im Überblick

3000W Dauerleistung und 6000W Spitzenleistung, für 24V Batteriespannung

Gerätekombination aus Wechselrichter mit Transfer-Switch und 70A Batterieladegerät

VE.Bus Kommunikationsport sorgt für umfangreiche Möglichkeiten der Vernetzung

PowerControl Funktion ermöglicht das Arbeiten mit begrenzter Generatorleistung so wie eingeschränktem Land- oder Netzstrom

PowerAssist Funktion ermöglicht  “Leistungssteigerung“ von Generatoren und Landanschlussunterstützung im Bedarfsfall

als USV Lösung zur unterbrechungsfreien Stromversorgung einsetzbar

für netzgekoppelte Eigenverbrauchsanlagen einsetzbar die nur dann Strom vom Netzbetreiber ziehen wenn die Batteriekapazität nicht mehr ausreicht

kompatibel mit zahlreichen Victron Steuer- und Anzeigepanels

PV-Anschluss über Drei Phasen-Betrieb mit baugleichen MultiPlus Wechselrichtern möglich

ultraschneller MPP-Tracker der neusten Generation sorgt für bestmöglichen Ertrag

hoher Gesamtwirkungsgrad von 94%

voll programmierbare Lade-Algorithmen

Nennladestrom 70A, 150V maximale PV-Leerlaufspannung

2000W maximale PV Leistung bei 24V

komplette AC-Distribution mit 2x 16A Sicherungen, 2x 10A Sicherung und einen Fehlerstromschutzschalter

geeignet für alle gängigen Batterie-Typen und Lithium Batterien

Tag/Nacht-Zeitsteuerung und Licht-Dimmer Funktionen

Lieferumfang
1x Victron Energy EasySolar (PMP243027010) 24/3000/70-50 MPPT 150/70
1x Bedienungsanleitung

Datenblatt:

AC Dauerleistung (W)	3000W
Spannungsreglung	24V DC
Eigenverbrauch ohne Last	10W
Eigenverbrauch ohne Last im Energiesparmodus	3W
Bereich Betriebs-Umgebungstemperatur	-20°C bis 50°C
Anzahl Batterieausgänge	Female
Batteriespannung	24V
Schutzart IP	IP21
Ausgangsspannung (V)	230V AC / Wechselstrom
Stromqualität	echte Sinuswelle
AC Ausgang Frequenzbereich (Hz)	50Hz / +-0,1Hz
Hersteller Teilenummer	PMP243027010
Ausgang zur Datenkommunikation	VE.Bus_VE.Bus und VE.Direct
Produkttyp	Gerätekombination bzw. AllInOne-Lösung
intefrierter Transferschalter?	Ja
Abmessungen (LxBxH)	810 x 258 x 218mm
Hersteller	Victron Energy
Gewicht	28
Garantie	5 Jahre
Transferschalter Schaltleistung (A)	50A
max. Ladestrom des Batterieladegeräts	1x 70A + 1x 4A (für Starterbatterie)
