10 kWp Kostal PV-Komplettset mit 7,7 kWh Speicher & Montagematerial

Vollständiger Überblick und hilfreiche Informationen

1. Lieferumfang

2. Überblick Kostal

3. Technische Daten

4. Wahlweise mit Unterkonstruktion

5. Mögliche K2 Unterkonstruktionen

7. Welches Montagesystem benötige ich?

8. Zusatzinformationen zur Unterkonstruktion

9. Weitere Informationen zur individuellen Planung

10. Kontaktaufnahme

1. Lieferumfang

• 22x Trina Vertex S+ NEG9R.28, 455Wp, Glas-Glas
• ODER auf Anfrage mit anderen Modulen
• 1x KOSTAL PLENTICORE S G3 (8,5 kW)
• 4x KOSTAL PLENTICOIN Karte DE (1 x PLENTICOIN)
• 1x KOSTAL Smart Energy Meter G2/G3 (KSEM)
• 3x BYD Battery-Box Premium HVS 2,56 kWh Speichermodul
• 1x BYD Battery-Box Premium Hochvolt BCU 2.0 (HVS/HVM)
• 100m Solarkabel HIS Kabel HIKRA SOL H1Z2Z2-K, 6mm², 100m, schwarz
• 8x Buchse für 6mm² Kabel passend
• 8x Stecker für 6mm² Kabel passend
• 1x K2 - Dachhakensystem (SingleRail)

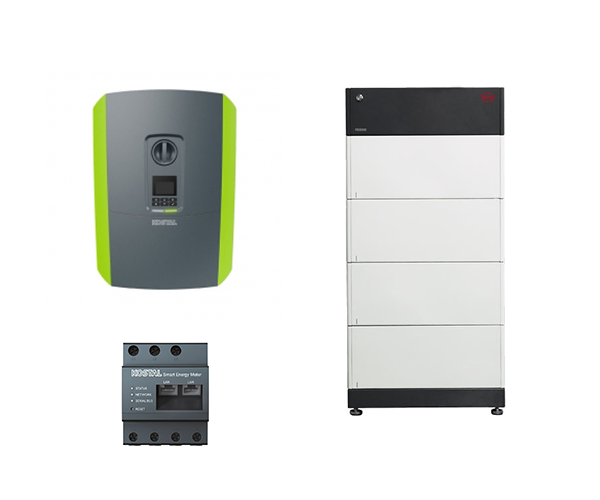

2. Kostal Plenticore G3 10.0 mit BYD Battery-Box Premium HVS 7.7 – Effizient, flexibel und zukunftssicher

Mit dem dreiphasigen Hybridwechselrichter Kostal Plenticore G3 10.0 und der modularen BYD Battery‑Box Premium HVS 7.7 entscheiden Sie sich für ein leistungsstarkes Energiesystem: intelligent, robust und ideal angepasst an Ihr Zuhause – sei es Einfamilienhaus oder Mehrparteienhaus.

Hauptmerkmale des Kostal Plenticore G3 10.0

• All-in-One-Lösung – nutzbar als PV-, Hybrid- oder reiner Batterie-Wechselrichter.

• Leistungsfreischaltung möglich – flexible Erweiterung bis 12,5 kW ohne Gerätewechsel.


• Integrierter Batterieeingang – kompatibel mit diversen Hochvoltbatterien, wie der BYD HVS-Serie.

• Ersatzstromfähig – Backup-Funktion mit externer Umschalteinrichtung für Versorgung bei Stromausfall.

• 3 MPP-Tracker – maximale Flexibilität für unterschiedliche Dachausrichtungen.

• Selbstlernendes Schattenmanagement – optimierte Erträge bei Teilverschattung.

• Dynamische Wirkleistungssteuerung – inklusive 24h-Hausverbrauchsmessung.

• Hoher Wirkungsgrad – bis zu 98,05 % und geringe Wandlungsverluste dank DC-Kopplung.

• Einfache Installation & Konfiguration – via Display, Smartphone oder KOSTAL Solar App.

• Smart Connected – integriertes Monitoring, LAN, WLAN, Modbus/SunSpec, 4 digitale Ausgänge (SG-Ready).

• Schutzklasse IP65 – für Innen- und Außenmontage geeignet.

Hauptmerkmale der BYD Battery-Box Premium HVS 7.7

• Modularer Hochvoltspeicher – nutzbare Kapazität 7,68 kWh, bestehend aus 3 Modulen à 2,56 kWh.

• Skalierbar – erweiterbar auf bis zu 12,8 kWh pro Turm; bis zu 3 Türme parallel (max. 38,4 kWh).

• Sichere LFP-Technologie – lange Lebensdauer, hohe Zyklenfestigkeit, ohne Kobalt.

• Hohe Effizienz – durch direkte DC-Kopplung mit dem Plenticore G3.

• Einfache Installation – stapelbares Design, kabellose Modulverbindung.

• Flexibler Einsatzbereich – für Innen- und Außeninstallation geeignet.

Vorteile für Sie

• Mehr Unabhängigkeit von steigenden Strompreisen.

• Optimale Eigenverbrauchsnutzung durch intelligentes Energiemanagement.

• Zukunftssicher – System wächst mit Ihrem Energiebedarf.

• Maximale Betriebssicherheit durch moderne Schutz- und Batterietechnologie.

• Komfortable Steuerung & Überwachung per App und Online-Portal.

Der Kostal Plenticore G3 10.0 mit BYD Battery-Box Premium HVS 7.7 ist die ideale Kombination für alle, die ein flexibles, effizientes und sicheres Energiesystem suchen – für heute und für die Zukunft.

3. Technische Daten

• Be-/Entladeleistung: max. 10,0 kW
• Betriebsform: 3-phasig
• Max. DC-Eingangsleistung in kWp: 15
• Gewicht: 22,3kg
• Abmessungen (H × B × T): 561 x 409 x 237
• Nutzbare Kapazität BYD-Speicher: 7,68 kWh
• Abmessungen BYD-Speicher (H/B/T): 995x585x298 mm
• Gewicht BYD-Speicher: 129 kg

4. Wahlweise mit Unterkonstruktion

Unser Unternehmen ist spezialisiert auf die maßgeschneiderte Planung und Installation von Photovoltaikanlagen für jedes Hausdach. Dabei haben Sie die Wahl zwischen einer Installation mit oder ohne Unterkonstruktion. Unser erfahrenes Planungsteam berücksichtigt hierbei sämtliche individuellen Anforderungen und Gegebenheiten Ihres Objekts, um Ihnen die optimalste Lösung präsentieren zu können. Und das Beste: Die gesamte Planung ist für Sie vollkommen kostenlos und unverbindlich.

Was wird benötigt?

Um Ihnen eine maßgeschneiderte Photovoltaikplanung für Ihr Hausdach bieten zu können, benötigen wir einige Informationen zu Ihrem Dach und den vorhandenen Unterkonstruktionen. Dafür stellen wir Ihnen einen Unterkonstruktions-Fragebogen zur Verfügung, den Sie ausfüllen können. Hier finden Sie den Unterkonstruktions-Fragebogen zum Download

Unser Unterkonstruktions-Fragebogen stellt Ihnen Fragen zu verschiedenen Aspekten, wie beispielsweise der Art und Neigung Ihres Dachs, den vorhandenen Unterkonstruktionen und anderen spezifischen Gegebenheiten. Die von Ihnen bereitgestellten Informationen ermöglichen es uns, eine passende Planung zu erstellen, die genau auf Ihre Bedürfnisse zugeschnitten ist. Füllen Sie bitte nur die Felder aus, die Sie sicher wissen. Sollte eine Frage unklar sein oder Sie benötigen weitere Informationen, zögern Sie nicht, uns zu kontaktieren. Wir helfen Ihnen gerne weiter und sorgen dafür, dass Sie alle notwendigen Informationen bereitstellen können, um eine optimale Planung zu erhalten.

Zusätzlich benötigen wir Bilder von der Dachfläche. Bitte senden Sie uns daher Fotos von Ihrem Dach zu, damit wir die genauen Gegebenheiten vor Ort berücksichtigen können.

Falls Sie bereits eine Vorstellung davon haben, wie die Module auf Ihrem Dach angeordnet werden sollen, können Sie uns gerne eine kleine Zeichnung der Modulanordnung zukommen lassen. Es genügt, wenn Sie eine Skizze mit Stift und Papier erstellen. Alternativ können Sie auch Bilder von Ihrem Dach machen und mithilfe eines einfachen Programms wie Paint die Felder einzeichnen. So können wir sicherstellen, dass Ihre individuellen Vorstellungen in die Planung einfließen und wir eine maßgeschneiderte Lösung für Sie entwickeln können.

Was bekommen Sie für Ihr Projekt?

Als zusätzlichen Service erhalten Sie von uns einen individuellen K2 Unterkonstruktions-Montageplan. Dieser Plan ist speziell auf Ihr Dach und Ihre vorhandenen Unterkonstruktionen abgestimmt und bietet eine detaillierte Anleitung für die Montage Ihrer Photovoltaikanlage. Mit diesem Montageplan und unserem maßgeschneiderten PV-Sol Plan haben Sie alle notwendigen Unterlagen zur Hand, um Ihre Anlage entweder selbst zu montieren oder die Anleitung Ihrem Handwerker zur Verfügung zu stellen. So stellen wir sicher, dass die Montage Ihrer Anlage reibungslos verläuft und Sie das volle Potenzial Ihrer Photovoltaikanlage ausschöpfen können. Hier finden Sie einen kompletten k2 Unterkonstruktions-Montageplan als Beispiel

Wir möchten sicherstellen, dass die Umsetzung Ihres Projekts für Sie so einfach und unkompliziert wie möglich ist. Deshalb stellen wir Ihnen alle notwendigen Unterlagen zur Verfügung und stehen Ihnen bei Fragen gerne zur Seite. Wir wissen, dass eine Photovoltaikanlage eine große Investition für Sie ist, und wir wollen sicherstellen, dass Sie das bestmögliche Ergebnis erzielen. Zögern Sie nicht, uns zu kontaktieren, wenn Sie Unterstützung benötigen oder Fragen haben.



5. Mögliche K2 Unterkonstruktionen:

1. K2 – Dachhakensystem (SingleRail) (Pfannendach) enthält:mit Speicher

2. K2 – Stockschraubensystem (Flachdach)

3. K2 – Trapezblechgestell (MiniRail MK2 – Kurzschiene)

4. K2 – Trapezblechgestell BasicRail (ehemals Speedraill)

5.  K2 – Trapezblechgestell (MultiRail)

6. K2 – Stehfalzklemmensystem

 7. K2 – Aufständerungssystem, ballast-optimiert, Ost-West (D-Dome)

8. K2 – Aufständerungssystem, ballast-optimiert, Ost-West (D-Dome 6.10, vormontiert)

9. K2 – Aufständerungssystem, ballast-optimiert, Süd (S-Dome)

10. K2 – Aufständerungssystem, ballast-optimiert, Süd (S-Dome 6.10, vormontiert)

11. K2 – Aufständerungssystem, ballast-optimiert, Süd (S-Dome 6.15, Classic)

12. K2 – Aufständerungssystem, ballast-optimiert, Süd (S-Dome 6.15, Classic LS)

6. Welches Montagesystem benötige ich?

Wenn Sie sich fragen, welches Montagematerial Sie benötigen, bietet K2 Systems eine detaillierte Übersicht aller Anwendungsbereiche an. Hier finden Sie alle Informationen zu den verschiedenen Produkten und können das passende Montagematerial für Ihre Bedürfnisse ansehen. Außerdem bietet K2 ein Produktkatalog an, wo Sie sich alle Einzelteile anschauen können. Schauen Sie dort gerne vorbei und bei Fragen können Sie sich jederzeit an unser Team wenden.



7. Zusatzinformationen zur Unterkonstruktion

Um Ihnen ein vollständiges Angebot zu erstellen, bieten wir die Unterkonstruktion als Pauschalpreis an, ohne die exakte Anzahl von Schrauben, End- und Mittelklemmen sowie anderen Kleinteilen anzugeben. Sobald Sie Ihre Bestellung aufgeben, werden wir alles individuell für Sie berechnen und Ihnen mitteilen, wie viele Schrauben und andere Teile im Lieferumfang enthalten sind.



8. Individuelle Anpassungen durch unser Planungsteam möglich

Sollten auf Ihrem Dach Verschattungen vorhanden sein, können wir mit Hilfe von Leistungsoptimierern die bestmögliche Ausbeute an Sonnenenergie erzielen. So können wir sicherstellen, dass Ihre Photovoltaikanlage eine maximale Leistung erzielt, auch wenn Verschattungen vorhanden sind.

Es besteht auch die Möglichkeit, den Lieferumfang der Photovoltaikanlage an Ihre individuellen Bedürfnisse anzupassen. So können Sie je nach Bedarf mehr oder weniger Module auswählen. Darüber hinaus können wir zusätzliche Speicher berücksichtigen, um eine maximale Unabhängigkeit von Stromversorgern zu gewährleisten.
